Langkah-Langkah Cara Menyambung Kabel Listrik dengan Benar
Menyambung kabel listrik di rumah memerlukan pengetahuan dasar agar tidak menimbulkan dampak negatif seperti korsleting atau bahaya kebakaran. Dengan mengikuti prosedur yang tepat, Anda dapat memastikan keselamatan dan keandalan sistem kelistrikan di rumah. Berikut ini beberapa metode penyambungan kabel listrik yang bisa digunakan sesuai kebutuhan.

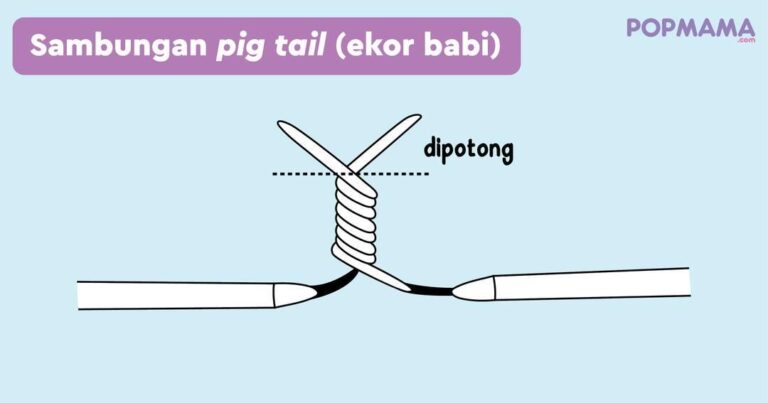

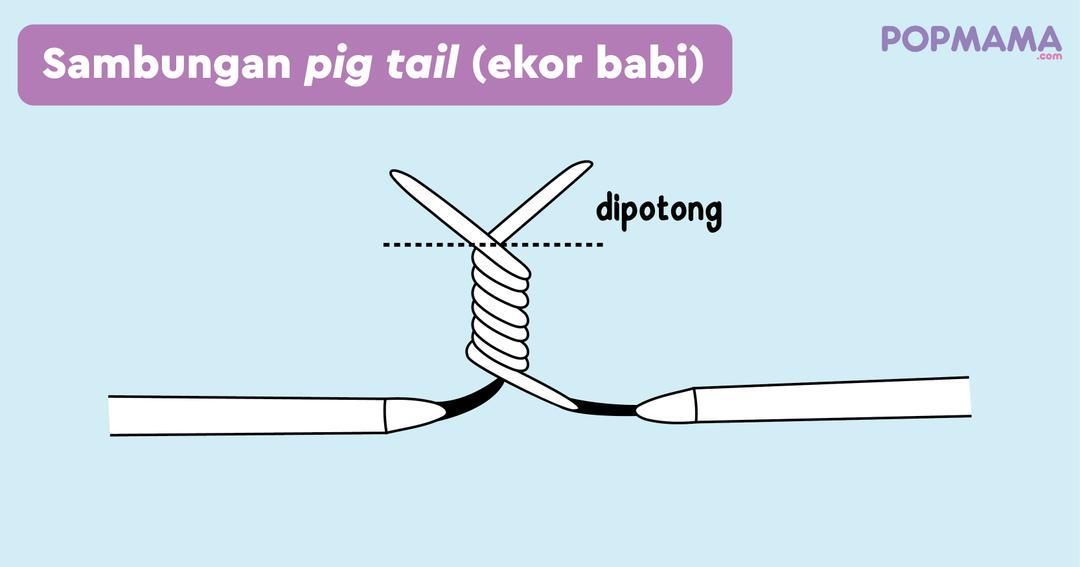

1. Sambungan Pig Tail atau Ekor Babi
Sambungan ini dikenal karena bentuknya yang melilit seperti ekor babi. Metode ini cocok untuk menyambung kabel tunggal. Berikut langkah-langkahnya:
– Lepas bagian luar kabel sekitar 2 hingga 3 sentimeter.
– Setelah inti kabel terlihat, gabungkan kedua kabel dan pelintir hingga membentuk seperti ekor babi.
– Potong bagian ujung kabel agar lebih rapi.
– Tutup sambungan dengan solasi khusus untuk meningkatkan keamanan.
2. Sambungan Puntir
Jenis sambungan ini lebih kuat dibandingkan pig tail. Ada dua jenis sambungan puntir, yaitu Bell Hangers dan Western Union.
Cara menggunakan Bell Hangers:
– Siapkan kabel dan lepaskan bagian ujung sepanjang 5 sentimeter.
– Bengkokkan ujung kabel hingga membentuk sudut 90 derajat.
– Gabungkan dan pelintir keduanya dengan arah saling berlawanan.
– Tutup sambungan dengan solasi khusus.
Cara menggunakan Western Union:
– Lepaskan isolasi kabel sepanjang 5 hingga 7 sentimeter.
– Silangkan kabel dengan cara seperti tombol tambah (+).
– Puntir kabel dengan posisi memutari kabel lain hingga membentuk huruf Y.
– Ulangi proses pada kabel satunya untuk memperkuat sambungan.
3. Sambungan Bolak-Balik
Metode ini sangat kuat dan cocok untuk menyambung kabel tiga warna atau lebih. Langkah-langkahnya:
– Kupas ujung kabel sepanjang 3 hingga 4 sentimeter.
– Silangkan kedua ujung kabel hingga membentuk huruf X.
– Putar kedua kabel secara bersama.
– Bengkokkan ujung kabel yang lebih panjang hingga membentuk garis lurus.
– Putar kembali kabel untuk memperkuat sambungan.
4. Sambungan Britania
Metode ini membutuhkan dua kabel dengan ukuran berbeda. Berikut tahapan penerapannya:
– Potong ujung kabel yang ingin disambung.
– Siapkan kabel kecil dan lepaskan bagian ujungnya hingga tersisa inti saja.
– Bengkokkan kedua ujung kabel yang akan disambung.
– Letakkan kabel secara bersisian pada posisi berlawanan.
– Gunakan kabel kecil untuk menyambung kedua kabel tersebut.
– Lilitkan kabel kecil mengitari kedua kabel yang sudah diletakkan berhimpitan.
– Pastikan lilitan dilakukan dengan kuat agar sambungan tidak mudah lepas.
5. Sambungan Percabangan
Metode ini digunakan untuk menyambungkan beberapa kabel sekaligus. Terdapat tiga jenis sambungan percabangan, antara lain:
Single Plan Join:
– Lepaskan kabel utama yang akan ditambahkan beban.
– Kupas kabel lain yang ingin disambung.
– Dekatkan ujung kabel yang telah dilepas dan lilitkan dengan kuat.
Kontted Tab Joint:
– Sama seperti single plan join, tetapi lilitan harus lebih rapat dan kuat.
Datar Percabangan Silang:
– Siapkan kabel utama dan kupas isolasinya.
– Kupas ujung kabel lain sesuai kebutuhan.
– Lilitkan kedua kabel secara kuat agar tidak mudah terputus.
6. Sambungan Scarf
Metode ini mirip dengan sambungan britania, tetapi menggunakan kabel kecil sebagai bantuan pengikat. Langkah-langkahnya:
– Pipihkan kabel kecil sebelum disambungkan.
– Letakkan kabel inti secara bersisian.
– Lilitkan kabel kecil dengan kuat mengelilingi kabel utama.
– Pastikan ikatan terasa kuat agar tidak mudah lepas.
7. Sambungan Mata Itik
Nama ini berasal dari bentuk bulat pada ujung kabel yang menyerupai mata itik. Fungsi dari bentuk ini adalah untuk menempatkan baut sebagai pengikat. Metode ini juga bisa digunakan untuk keperluan khusus seperti memasang kabel pada fitting atau sakelar.
Itulah beberapa cara menyambung kabel listrik sesuai prosedur yang bisa dipilih sesuai kebutuhan. Pastikan teknik yang digunakan sesuai dengan jenis kabel yang ingin disambungkan untuk mendapatkan hasil yang optimal dan aman.
